Какая влажность в бассейне

Содержание

Влажность в бассейне согласно нормам

Опубликовано: 03 июня 2019 г.

Повышенная влажность в бассейнах – фактор, требующий контроля и регулирования. При нормальной температуре с 1 м2 поверхности бассейна интенсивность испарения воды достигает 200 г/час. Конденсация воды на поверхности ограждающих конструкций помещения бассейна приводит к их порче, а возможное появление плесени часто небезопасно и для здоровья человека, не говоря уж о комфорте.

Д ля предупреждения вреда от конденсата строительным конструкциям и поддержания комфортных условий пребывания в помещении плавательных бассейнов влажность воздух не должна превышать 60 %. Такой уровень влажности должен соблюдаться при значительной площади открытой воды с температурой около 24–26 оС и при температуре воздуха в помещении на 1–2 оС выше температуры воды. Препятствовать испарению воды с поверхности бассейна можно, накрыв ее водонепроницаемой плёнкой (рис. 1), что невозможно в момент его эксплуатации. В бассейнах, активно эксплуатирующихся значительную часть времени суток, такой способ малоэффективен, однако он применим в небольших частных бассейнах.

Рис. 1 Предупреждение испарения воды с поверхности бассейна с помощью водонепроницаемой пленки.

Также добиться необходимого и комфортного уровня влажности в атмосфере помещения бассейна можно удаляя из неё пары воды.

Вентиляция бассейнов

Поддержания комфортного уровня влажности в воздухе помещения бассейна позволяет добиться приточно-вытяжная вентиляция (рис.2), обеспечивающая постоянный воздухообмен – замену влажного воздуха бассейна свежим из внешней среды.

Рис. 2. Принципиальная схема приточно-вытяжной вентиляции бассейна

Система приточно-вытяжной вентиляции включает в свой состав: фильтр очистки воздуха, вентилятор, нагреватель воздуха, шумоглушитель, воздуховоды, воздухораспределители (решетки с регулируемыми жалюзи) и блок автоматического управления. Нагреватель, подогревающий воздух в приточной системе до нужной температуры, может быть электрическим или водяным – теплообменник, в качестве теплоносителя в котором используется вода системы отопления.

Вытяжной вентилятор может размещаться различными способами. Организация потоков воздуха при этом должна осуществляться с учетом особенностей помещения. Так, если в бассейне есть окна с большой площадью остекления, необходимо обеспечить их обдув для предотвращения выпадения конденсата на стеклянных поверхностях. То же касается и стеклянных потолков.

Статья в тему:  Бассейн откуда произошло

Для успешной работы приточно-вытяжной вентиляции необходимо создание внутри помещения некоторого разрежения – давление воздуха в бассейне должно быть на 5 % ниже атмосферного. Для этого объем удаляемого в единицу времени вытяжного воздуха должен превышать объем поступающего за это же время приточного воздуха. При этом для эффективной работы данного метода и создания комфортной среды внутри помещения бассейна подача воздуха с улицы должна примерно в семь раз превышать объем самого помещения. Все это требует значительных энергозатрат на работу вентиляторов и подогрев поступающих снаружи воздушных масс, поэтому приточно-вытяжная вентиляция для понижения влажности воздуха, как правило, применяется в чистом виде только в больших общественных бассейнах.

Кроме того, у этого метода есть еще недостатки:

— шум от работы вентиляторов;

— невозможность подсоединения воздуховодов бассейна к общей системе вентиляции дома, если она не рассчитана на удаление столь влажного воздуха,

— эффективность только при невысокой влажности воздуха внешней среды.

Зимой с понижением влажности в помещении бассейна приточно-вытяжная вентиляция обычно справляется, но в дождливые периоды – летом и осенью, а также во время интенсивного таяния снега весной – применение приточно-вытяжной вентиляции в данных целях малоэффективно.

К преимуществам, недоступным другим методам понижения влажности, следует отнести удаление запахов из внутренней среды помещения вместе с объемом вытяжного воздуха.

Приточно-вытяжная вентиляция в бассейне обеспечивает также поступление в необходимом объеме свежего воздуха в помещение, в соответствии с требованиями санитарно-гигиенических норм – 80 м3 на 1 купающегося.

Осушители воздуха

С задачей понижения влажности воздуха в бассейне наиболее успешно справляются сегодня специально разработанные для этого приборы – осушители воздуха. Они в тех же целях применяются в аквапарках, прачечных, в производственных и подвальных помещениях, в банях, саунах, складах, в помещениях музеев и др.

Принцип их работы основан на эффекте конденсации водяных паров при понижении температуры ниже «точки росы» (рис. 3). С помощью вентилятора влажный воздух из помещения бассейна подается в осушитель, где вступает в соприкосновение с холодной поверхностью теплообменника испарителя. При этом воздух охлаждается до температуры ниже «точки росы», и содержащиеся в нем пары воды выпадают в виде конденсата. Он стекает в поддон и удаляется из помещения по конденсатопроводу в канализацию или дренируется. Охлажденный осушенный воздух проходит затем через конденсатор, где подогревается до температуры, которая приблизительно на 5 °С выше температуры заборного воздуха. Подогретый и осушенный воздух снова поступает в помещение. Система управления обеспечивает автоматическое поддержание заданного уровня влажности. Рабочим телом осушителя является хладагент – фреон.

Рис. 3. Принципиальная схема осушителя воздуха

По принципу действия осушитель идентичен оконному моноблочному кондиционеру, установленному внутри помещения и снабженному соответствующей целям применения автоматикой управления. Однако использовать оконные кондиционеры, как и любые другие, для осушения воздуха внутри помещения бассейнов не рекомендуется. Прежде всего, по тем причинам, что они значительно менее эффективны и более дорогостоящи, чем осушители. Более того, не все бытовые осушители воздуха предназначены для работы в бассейнах, они могут осуществлять ту же функцию в жилых и подсобных помещениях с влажной атмосферой, но быстро не справляться с задачей и быстро выходить из строя при эксплуатации в бассейнах.

Статья в тему:  Чем отмыть слизь в бассейне

Предназначенные для работы в бассейнах осушители обладают рядом особенностей. Оцинковка металла, из которого изготавливается их корпус и детали, производится горячим способом после гибки и вырубки методом полного погружения, так, чтобы даже торцы металла были оцинкованы. Все поверхности осушителей выполняются заподлицо, чтобы не оставалось мест, в которых может скапливаться влага. Трубопроводы используются только гладкие. Для защиты металла от коррозии применяется наружное и внутреннее эмалевое покрытие.

Основной рабочей характеристикой осушителя воздуха является его производительность по удалению воды из воздуха, измеряемая в литрах в сутки. Часто в технических характеристиках осушителей также указывается площадь зеркала воды, на которую рассчитан прибор. Этот параметр позволяет избежать сложных расчетов при ориентировочном подборе осушителя с необходимой производительностью для работы в помещении бассейна.

По производительности осушители подразделяются на бытовые, коммерческие и промышленные. Для бытовых моделей производительность колеблется в диапазоне от 12 до 300 л/сутки, а для промышленных – составляет несколько тысяч л/сутки.

Рис. 4. Принципиальная схема мобильного осушителя воздуха

Кроме того, по принципу размещения рабочего блока осушители подразделяются на мобильные (рис. 4) и канальные (рис. 5).

Рис. 5. Принципиальная схема канального осушителя воздуха

Мобильные осушители представлены настенными (рис. 6) и напольными моноблочными моделями, которые устанавливаются непосредственно в осушаемом помещении. Это обычно бытовые модели, которые успешно применяются для осушения воздуха в небольших по объему частных бассейнах. Напольные модели, как правило, мощнее настенных.

Рис. 6. Настенный осушитель воздуха в помещении бассейна

Канальные осушители предназначены для монтажа вне помещения бассейна. Они могут устанавливаться за стеной в смежном помещении. При этом воздух подается в бассейн и забирается из него через два воздуховода. К достоинствам данного варианта относится пониженный уровень шума в бассейне и отсутствие в помещении технического оборудования. По производительности же такие модели не отличаются от мобильных.

Для осушения воздуха в помещениях с бассейнами большой площади (до 150 м2) предназначаются канальные осушители большой производительности, устанавливаемые в отдельной венткамере и работающие в режиме рециркуляции с притоком свежего воздуха. Они могут также использоваться для вентиляции и воздушного отопления. По сути канальные осушители представляют собой универсальную установку для создания микроклимата в помещении.

Возможность подмеса наружного воздуха при работе таких осушителей делает ненужным устройство отдельной приточной системы вентиляции. Однако следует устанавливать в помещении вытяжной вентилятор для поддержания комфортного давления окружающего воздуха.

Статья в тему:  Как найти площадь дна бассейна

Для достижения наибольшего комфорта внутри помещения бассейнов и снижения влажности до нужного уровня разумно применять все вышеуказанные способы в комбинации. Логичным будет обеспечение потребностей в поступлении свежего воздуха в бассейн с помощью приточно-вытяжной вентиляции и досушивание его за счет работы осушителей. Использование же покрытий для водной поверхности бассейнов, во время отсутствия купающихся, позволит сэкономить энергию, затрачиваемую на работу климатической техники.

Статья из журнала «АКВА •ТЕРМ» № 1/2018 , рубрика «Вентиляция и кондиционирование».

Климатизация бассейнов: способы реализации

Современные загородные дома давно переросли функционал сезонной дачи, превратившись в максимально комфортабельное круглогодичное жилье. И крытые бассейны для многих сегодня не вариативное дополнение, а один из элементов системы жизнеобеспечения.

Для бассейна климатизация означает создание теплового комфорта.

Частный бассейн – это центр отдыха и развлечений. И потому тепловой комфорт должен быть главным понятием при разговоре о бассейне в доме. У застройщика может возникнуть иллюзия о второстепенности вопросов климатизации бассейна. И этот вопрос будет решаться по остаточному принципу, оставляя на потом после решения вопросов о чаше бассейна, систем водоподготовки, материалов и т. п. Осознание важности климатизации приходит уже во время эксплуатации бассейна, или не приходит вообще. Многие владельцы бассейнов считают тепловой дискомфорт неотъемлемой характеристикой бассейна, и что с этим ничего не поделаешь. Но это не так!

В данной части учебного курса Академии FORUMHOUSE при участии специалистов компании TURKOV рассмотрим способы создания оптимального микроклимата в бассейне.

Содержание

Для чего нужна вентиляция в бассейне

Независимо от объема и габаритов, поверхность (зеркало) бассейна – бесперебойный источник испарений, а повышенная влажность воздуха негативно сказывается как на человеке, так и на окружающих материалах и конструкциях. Для посетителей неблагоприятный микроклимат создает дискомфорт и затрудняет водные процедуры. Для отделки, меблировки и конструктивных элементов помещения переувлажнение чревато ускоренной деструкцией. Залогом успешного и долговременного функционирования бассейна в частном доме является эффективная система вентиляции, работающая в круглосуточном режиме.

Приточно-вытяжная вентиляция бассейна решает сразу две задачи.

  • Обеспечивает подачу свежего воздуха и оптимальный микроклимат посредством поддержания заданных параметров (температура и влажность воздуха, интенсивность воздухообмена).
  • Защищает оборудование, интерьер, несущие и ограждающие конструкции от поражений (коррозия, плесень, грибок и др.).

Нормативный климатический режим в бассейнах

Баланс температуры и влажности в бассейне регулируется действующим СанПиН 2.1.2.1188-03 Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества. Согласно санитарно-гигиеническим требованиям к устройству, в оздоровительных бассейнах для взрослых, должны поддерживаться следующие показатели.

  • Температура воды – +26-29 ⁰С.
  • Температура воздуха – на 2 градуса выше температуры воды (+28-31 ⁰С).
  • Влажность воздуха – 50-65 %.
  • Параметры воздухообмена – не менее 80 м³/час на каждого купающегося, не менее 20 м³/час на каждого находящегося в помещении.
  • Скорость движения воздуха – не более 0,2 м/сек.
  • Концентрация свободного хлора в воздухе над зеркалом воды – не более 0,1 мг/м³.
  • Концентрация озона в воздухе над зеркалом воды – не более 0,16 мг/м³.
Статья в тему:  Когда откроют бассейн лужники после реконструкции

Проектирование и строительство бассейна

Способ вентиляции и климатизации бассейна должен выбираться на этапе разработки проекта, с учетом того, что общеобменная вентиляция дома в целом и специализированная в бассейне отличаются назначением, целями и подходом к проектированию.

На этапе проектирования, учитывая количество испаряемой влаги с определенной площади зеркала бассейна, климатический регион, количество купающихся, площадь обходных дорожек и объем помещения с бассейном, происходит расчет требуемого воздухообмена инженером-проектировщиком. Затем в техническом рисунке можно отобразить воздуховоды и спроектировать помещение для размещения климатического оборудования. После создания инженерного проекта можно подготовить дизайн-проект помещения плавательного бассейна, учитывая все воздуховоды и инженерные коммуникации. Далее – строительство…

Какие проблемы возникнут при отсутствии вентиляции в бассейне

Из-за стабильно высокой влажности в бассейне, которая при отсутствии вентиляции может достигать 100 %, возникают не просто временные неудобства, но и серьезные проблемы.

  • Невозможность достичь оптимального теплового комфорта для купающихся – человеку будет неприятно находиться в бассейне, так как физический дискомфорт из-за слишком низкой или высокой температуры в чаше и помещении скажется и на психическом состоянии. А напрямую на здоровье будет негативно влиять не только переохлаждение, но и отсутствие чистого воздуха.
  • Избыток влаги выпадает в виде конденсата на всех поверхностях, провоцируя коррозию, поражения плесенью и грибком, постоянно «плачущие» окна, отсыревание и гниение отделочных материалов и подобное. Кроме того, что переувлажнение вредит внутренним конструкциям, проникая вглубь, сырость запускает процесс разрушения стен и в течение 4-5 лет зданию может быть нанесен непоправимый урон.

Когда вентиляцию не заложили в проект

К сожалению, достаточно распространена ситуация, когда на этапе разработке проекта дома про вентиляцию либо не вспомнили совсем, либо отнеслись к ее проектированию несерьезно, понадеявшись на общедомовые инженерные системы.

Ситуация 1. Что делать, если бассейн спроектировали без вентиляции и кинулись уже в процессе строительства?

Необходимо обратиться к специалистам для внесения изменений в проект. Пока нет отделки, можно изменить конструктив здания и корректно заложить развязку воздуховодов, поэтому дизайн в помещении бассейна не пострадает. К минусам такого способа можно отнести дополнительные денежные траты на изменение проекта. Ограниченный выбор климатического оборудования, которое придется подбирать под имеющийся конструктив. Увеличение срока строительства.

Ситуация 2. Что делать, если бассейн уже построен и отделан без вентиляции?

Необходимо обратиться к специалистам, выполнить открытую прокладку воздуховодов с вытяжкой и подачей сверху и подобрать соответствующее вентиляционное оборудование. Из минусов – дополнительные расходы при внесении небольших изменений в конструктив, несколько страдает эстетика (чаще всего воздуховоды под потолком открыты, окрашиваются в цвет потолка). Ограниченный выбор оборудования из-за габаритов и размещения. Возможно применение настенных осушителей. Дополнительные строительные затраты.

Ситуация 3. Что делать, если бассейн построен и эксплуатируется, но вентиляция оказалась недостаточной?

Необходимо обратиться к специалистам, чтобы подобрать возможные технические решения. Чаще всего в подобных случаях используются настенные осушители. Если вентиляция и воздуховоды заложены, но этого недостаточно – выполняется проверка расчетов, проверка воздуховодов и переподбор оборудования. Недостатки – изменения в готовом помещении, ухудшение эстетики помещения, невозможность применения оптимального решения, дополнительные расходы.

Правила вентиляции бассейна

Чтобы правильно рассчитать параметры воздухообмена и подобрать вентиляционное оборудование для бассейна, руководствуются рекомендациями Р НП «АВОК» 7.5-2012 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования». В частности – 4.10 Системы кондиционирования, вентиляции и осушения воздуха для частных плавательных бассейнов с площадью зеркала воды менее 20 м².

Статья в тему:  Мини бассейн что это

Согласно действующим нормативам:

  • система воздухообмена в помещении с бассейном должна предотвращать образование застойных зон при преобладании вытяжки над притоком в объеме, не более 0,5-кратного обмена;
  • вытяжка располагается над чашей бассейна;
  • приток располагается внизу, по наружной стене под окнами;
  • поток воздуха проходит вдоль холодных поверхностей;
  • в зоне купания сквозняки не допускаются;
  • мощность вытяжной вентиляции на 10-15 % больше приточной;

Система вентиляции используется приточно-вытяжного типа, автономная, не связанная с системой вентиляции в других помещениях.

Размеры внутреннего сечения шахт определяют по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией. Вытяжные шахты оборудуют утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам обеспечивают свободный доступ для обслуживания.

Для обеспечения акустического комфорта уровень шума в помещении бассейна не должен превышать 60 дБ, наиболее комфортно воспринимается шум в пределах 25-35 дБ.

Для расчета оптимальных параметров воздухообмена в бассейне, необходимо знать следующие параметры.

  • Объем помещения бассейна.
  • Площадь зеркала бассейна.
  • Площадь обходных дорожек.
  • Количество купающихся, одновременно.
  • Наличие водных аттракционов в бассейне.

А чтобы максимально упростить расчет и подбор оборудования, достаточно ввести указанные параметры в онлайн-калькулятор.

Способы климатизации бассейнов от TURKOV

Система климатического контроля в бассейне может быть укомплектована различным оборудованием. Компания TURKOV предлагает несколько вариантов технических решений.

Полная климатизация бассейна NOTOS

Климатическая установка, выполненная в виде моноблока, одновременно вентилирует помещение, поддерживает оптимальный температурно-влажностный режим, при необходимости обеспечивает частичное и полное воздушное отопление бассейна. Экономия тепловой энергии достигается за счет эффективной рекуперации.

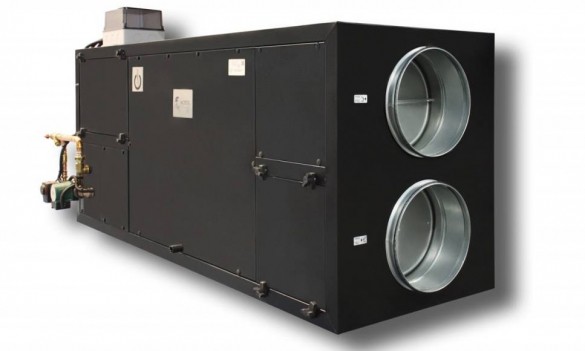

Комбинированная система вентиляции и осушения бассейнов CAPSULE POOL

Приточно-вытяжная установка, разработанная для вентиляции и осушения воздуха в бассейнах и других влажных помещениях. Осушение воздушных масс происходит за счет многократного замещения влажного воздуха из бассейна, подогретым уличным воздухом.

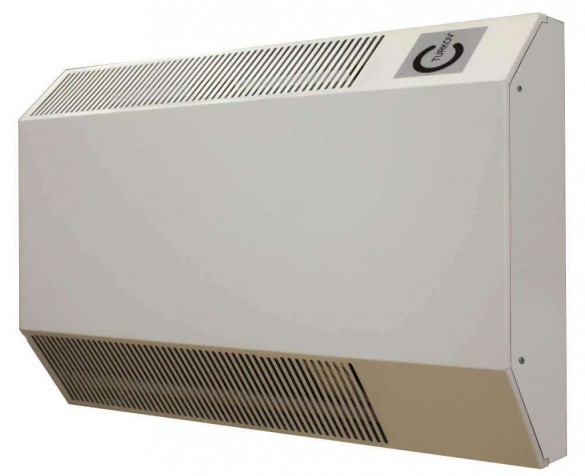

Использование настенного осушителя воздуха, серии OSN

Инновационная разработка, предназначенная для осушения бассейнов, а также других влажных помещений. Осушители работают на принципе конденсации влаги в режиме полной рециркуляции воздуха. Воздух забирается снизу, проходя через осушитель, охлаждается до точки выпадения росы, образовавшийся конденсат выводится через дренажную систему. Сухой воздух подогревается и подается обратно в помещение сверху.

Вывод

На этапе проектирования крытого бассейна в частном доме, обязательно должна быть разработана автономная система вентиляции (климатизации). В этом случае все оборудование и комплектующие системы будут правильно подобраны и интегрированы в интерьер, что обеспечит не только экономичность системы, но и эстетичность помещения. При необходимости организовать климатизацию можно и в процессе строительства, и в эксплуатируемом бассейне, спроектированном без вентиляции или с недостаточно эффективной системой. Получится не так эффективно, как в первом случае, но значительно лучше, нежели вообще без вентиляции.

Статья в тему:  Можно ли фотографировать в бассейне

Особенности самостоятельного устройства вентиляции в бассейне

Решаясь на строительство бассейна, необходимо учитывать все факторы, влияющие на комфортное пребывание в помещении. Чтобы правильно рассчитать вентиляционные системы бассейна, вам потребуется изучить всё оборудование и сооружения в комплексе. А именно: площадь зеркала, расположение водоподготовительных систем, дверные и оконные проёмы, вид чаши (скиммерная, переливная и др.), конструкция помещения (дерево, бетон, кирпич), наличие примыкающих помещений (баня, сауна, хаммам и др.), наличие подвального помещения для подачи приточного подпора, наличие осушительной системы и т. д.

Грамотный расчёт системы вентиляции, установка необходимого оборудования, настройка его функционирования, является важным фактором, влияющим на создание комфортного микроклимата в помещении. Отсутствие внимания к этим деталям приводит к неприятным последствиям.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

  • Вода в бассейне в пределах 24–28 °С.
  • Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
  • Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Статья в тему:  Смотреть как купаются дети в бассейне
Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
Тип бассейнаПустойС купающимися
Обычный или скиммерный бассейн10-20 грамм/м²/час130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Пример расчёта испарений воды из бассейна в сутки

  • Размер зеркала 4,2 × 14 м.
  • температура воздуха в помещении +28 °C;
  • температура воды в бассейне +26 °C;
  • относительная влажность 60%.
  1. Площадь поверхности бассейна 58,8 м².
  2. Бассейн используется для купания 1,5 часа в день.
  3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
  4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
  5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

При строительстве бассейна проект разрабатывается индивидуально. Основным требованием является обеспечение безопасности и комфортного пребывания людей внутри помещения.

Чтобы вентиляционные установки для бассейнов работали эффективно, необходимо проектировать их установку с учётом:

  • Размеров помещения.
  • Количества людей, пользующихся бассейном.
  • Площади водной поверхности бассейна.
  • Требований уровня температуры воздуха и воды.
  • Скорости испарения воды, которая зависит от её температуры. Чем теплее вода, тем быстрее она испаряется.

С учётом данных параметров производится выбор соответствующей мощности приточно-вытяжной вентиляции для бассейна. Если оборудование будет выбрано неправильно, это приведёт к нарушению баланса влажности воздуха и температуры. Это будет способствовать оседанию конденсата и созданию неблагоприятной атмосферы для здоровья человека.

Схема вентиляции бассейна

Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:

  1. Нагретые влажные воздушные потоки устремляются кверху.
  2. На всех прохладных и влажных поверхностях оседает конденсат.

Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.

Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах. Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

  1. Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
  2. Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
  3. Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Можно привести пример расчёта вентиляции бассейна:

  • За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
  • Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека норма воздухообмена составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
  • Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.
  • Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
  • Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Оптимальный уровень влажности

Комфортный уровень влажности воздуха в бассейне не должен превышать 65%. Чтобы понизить влажность до оптимального уровня, можно использовать осушающую установку, приточно-вытяжную вентиляцию, или и то, и другое вместе. Для осушения воздуха используют два метода: конденсацию и ассимиляцию:

  1. Конденсация представляет собой метод, при котором воздух пропускается через осушитель, где его температура достигает точки росы. После конденсации влаги воздух прогревается и возвращается в помещение. При этом необходима теплоизоляция всех воздуховодов для предотвращения стекания конденсата внутри помещения. Часто вентиляция бассейна в коттедже с такой установкой оснащена гигростатом, запускающим компрессор тогда, когда влажность достигает определённого уровня. Когда влажность понизится, компрессор автоматически отключается. Вентилятор при этом продолжает работать. Конденсационные осушители бывают трёх видов: настенными, скрытыми, стационарными. Для последнего типа требуется отдельное помещение или встраиваются в приточно-вытяжную систему.
  2. Работа приточно-вытяжных устройств по принципу ассимиляции основана на свойстве воздуха вбирать водяные пары. Преимущество метода ассимиляции состоит в эффективном очищении воздуха, но есть два недостатка. Первый связан с зависимостью от погоды: при высоком уровне влажности атмосферы воздух, попадая в помещение бассейна, не впитывает в себя влагу. Второй недостаток заключается в том, что приточный воздух необходимо нагревать.

Оптимальным вариантом для поддержания необходимого уровня влажности помещения бассейна, специалисты считают комбинированный метод осушения с использованием принудительной установки и осушителя. Однако, этот метод эффективен только для малых объёмов чаши, и требует тщательного расчёта, иначе могут возникнуть проблемы с решением вопроса (отказ техники, неопытное подключение системы и др.).

Способы поддержания оптимальной температуры воздуха

Температура воздуха в бассейне должна быть выше атмосферной. Часто для этого используются системы отопления: приточный воздух нагревается до температуры, которая поддерживается отопительной системой с применением соответствующих датчиков, что ведёт к удорожанию проекта. Этот способ лучше применять как дополнительный к основной отопительной системе. Наиболее эффективным способом поддержания оптимальной температуры воздуха в бассейне является приточно-вытяжная система с рекуператором тепла. Он отбирает тепло у вытяжного воздуха (35–40%) и отдаёт его холодному приточному воздуху через отфильтрованные системы. При этом необходимо помнить, что тепла возвратного воздуха недостаточно, и в любом случае необходимо установить дополнительный подогрев (электронагреватель, водяной калорифер).

Подведя итоги, следует отметить: для создания благоприятного микроклимата внутри помещения бассейна необходимо совершить сложный процесс расчётов, проектирования, установки систем вентиляции. Но на эффективность работы вентиляционной системы влияет множество факторов, между которыми должен соблюдаться определённый баланс, соответствующий нормам воздухообмена, оптимального уровня влажности, температуры воздуха.

Этот процесс требует профессионального подхода к системе вентилирования помещений с бассейном:

  • Кратность приточно-вытяжной вентиляции рассчитывается исходя из конкретных индивидуальных условий.
  • Осушитель воздуха подбирается по параметрам, указанным выше.
  • Обязательно присутствие специалиста.

Рекомендуемая влажность воздуха в бассейне

Вода – источник повышенной влажности. Помещения с бассейнами и искусственными водоемами, СПА центры, раздевалки, прачечные – требуют постоянного контроля уровня влажности. Ее нормативное значение позволит посетителям чувствовать себя комфортно и продлит срок службы материалов, а также установленного оборудования.

Вред от повышенной влажности воздуха

Нормы влажности воздуха в бассейнах

Выбор оборудования для регулировки влажности воздуха

Вред от повышенной влажности воздуха

Влажность – это масса воды, выраженная в % от первоначальной массы влажного вещества (массовая) или объёма (объёмная).

Влажность не постоянный параметр и зависит от терморежима. Поэтому используют значение – относительная. Она определяется отношением фактического к равновесному давлению насыщенных паров при одинаковой температуре воздуха.

Чрезмерное присутствие воды в воздухе пагубно сказывается на электрооборудовании и большинстве материалов. Скопившаяся в труднодоступном месте вода (конденсат) также является благоприятной средой для размножения грибка. У такого помещения появляется характерный “сырой” запах.

Повышенный уровень влажности может привести к:

  • поражению коррозией деталей, приборов и элементов комнаты (окисление металла);
  • появлению плесени и других, нежелательных для помещения образований;
  • разрыхлению древесины, бетона, песчаника.

В условиях высокой влажности человек ощущает дискомфорт. Особенно это касается гипертоников, аллергиков, людей с атеросклерозом, сердечно-сосудистыми и заболеваниями дыхательной системы. Даже здоровый и физически крепкий человек после нахождения в замкнутом влажном пространстве начинает ощущать отрицательные эффекты.

Особая опасность повышенной влажности – заражение воздуха грибковыми спорами. Проблема усложняется тем, что процесс может длиться годами и быть незаметным.

Нормы влажности воздуха в бассейнах

В здании с открытым источником испарений и влаги (пример: бассейн, фонтан, водопад) обязательно нужно организовать слаженную работу вентиляции, вытяжек и осушителей. Для контроля параметров влаги используют гигрометры или психрометры (конденсационные, пленочные, электролитические).

Чтобы пользователям было комфортно и оборудование не выходило из строя раньше времени значение влажности не должно превышать 50-60%. Слишком низкий показатель также нежелателен – быстрее обезвоживается организм, сохнет слизистая оболочка глаз.

Температуру воздуха поддерживают в диапазоне 24-29 градусов, исходя из требуемых условий. Температура бассейна – 24-39 С.

Важно:

  • Помещение с водоемом должно быть обеспечено системой притока/вытяжки, не связанной с общими воздуховодомами строения.
  • Скорость перемещения воздушных потоков не должна превышать – 0,5 м/сек у поверхности воды и 0,13 м/сек у пола вокруг чаши бассейна.

Выбор оборудования для регулировки влажности воздуха

Для поддержания допустимой нормы ставят увлажнители. Обычно используются устройства, работающие по принципу холодного или горячего пара. Также применяются более современные ультразвуковые увлажнители.

Современные осушители воздуха для бассейнов позволяют отрегулировать уровень влажности в пределах 31-89%.

Их назначение:

  • понизить влажность
  • улучшить воздухообмен
  • частично нагреть воздух

Выбирая осушитель для бассейна обязательно учитывайте:

  • объем помещения
  • площадь бассейна
  • производительность прибора
  • принцип работы
  • тип монтажа

В помещениях с небольшими бассейнами устанавливают напольные осушители. Для средних и больших помещений лучше выбрать настенные или канальные осушители, которые легко справляются с отводом большого объема воздуха.

По принципу работы осушители подразделяют на:

  • адсорбционные – воздух проходит через адсорбент, после чего возвращается в комнату
  • ассимиляционные – удаляют влагу путем нагрева или замены воздуха более теплым
  • конденсационные – воздух попадает на холодный теплообменник, влага оседает в виде конденсата и отводится через дренажную систему

Выбирая осушитель:

  • для не канальных моделей (скрываются за стеной) важен дизайн и форма, учитывайте, что оборудование должно гармонично вписаться в помещение и располагаться на безопасном от воды расстоянии;
  • выбирайте оборудование покрытое эмалью, из нержавейки, с кожухом водостойкого пластика – чтобы избежать появления коррозии и повреждений;
  • для расчета необходимой производительности осушителя необходимо площадь комнаты умножить на высоту потолка и на количество циклов прохождения воздуха в час;
  • каждый осушитель имеет суточную производительность (см. паспорт устройства), однако следует учесть, что этот параметр рассчитан в идеальных условиях;
  • для более точного расчета мощности оборудования используйте таблицу коэффициента испарений.
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
